Visionneuse IFC
Visionneuse IFC en ligne dans le navigateur
Inclus dans l'essai gratuit de 14 jours, sans engagement. Un compte est nécessaire.
Démo sans fichier : la visionneuse sur une vraie maquette
Ces quatre vues viennent de la visionneuse de SeveUp App, telle qu'elle s'affiche dans un espace de démonstration, sur la maquette d'exemple « Duplex Apartment » (IFC2X3). Aucune image n'est retouchée.

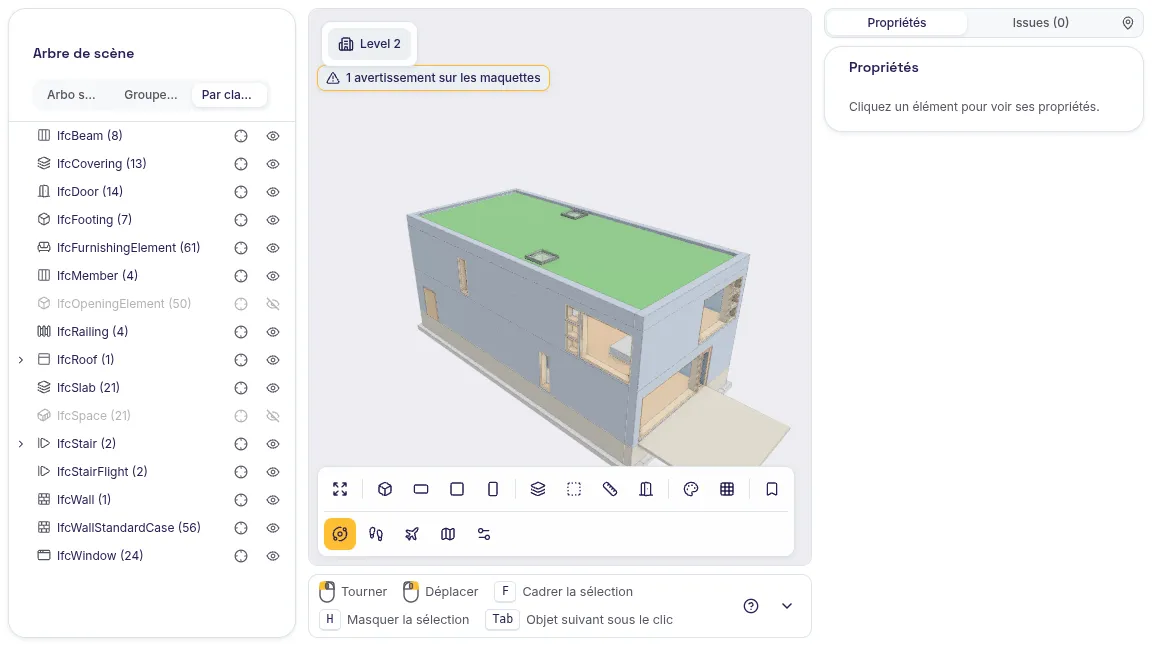

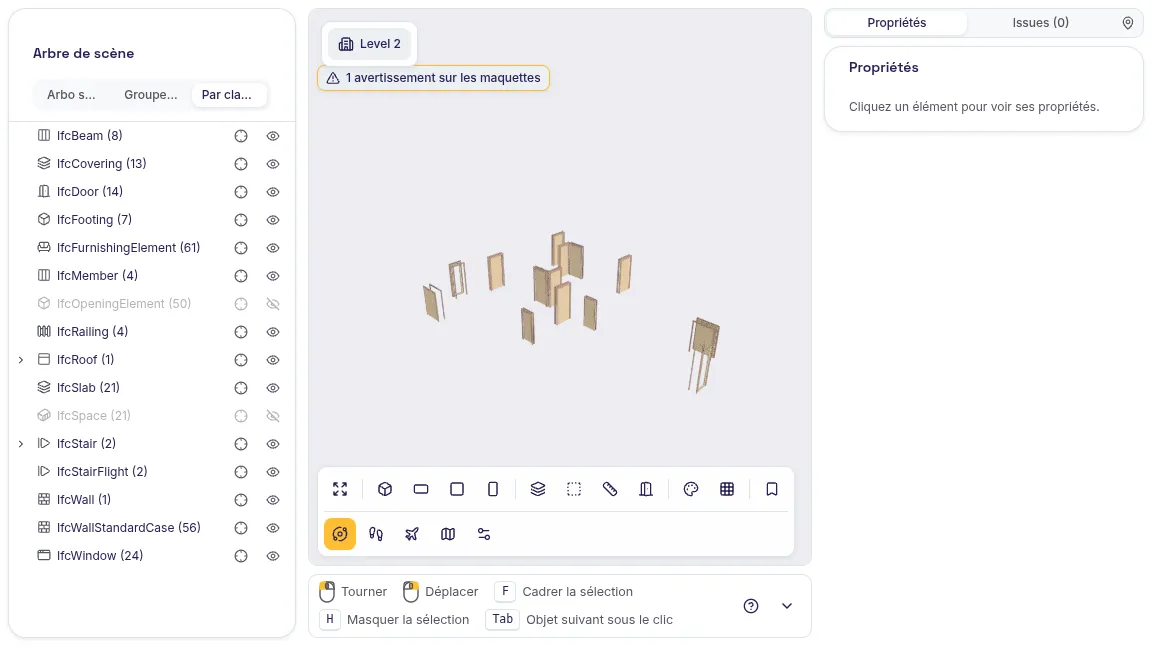

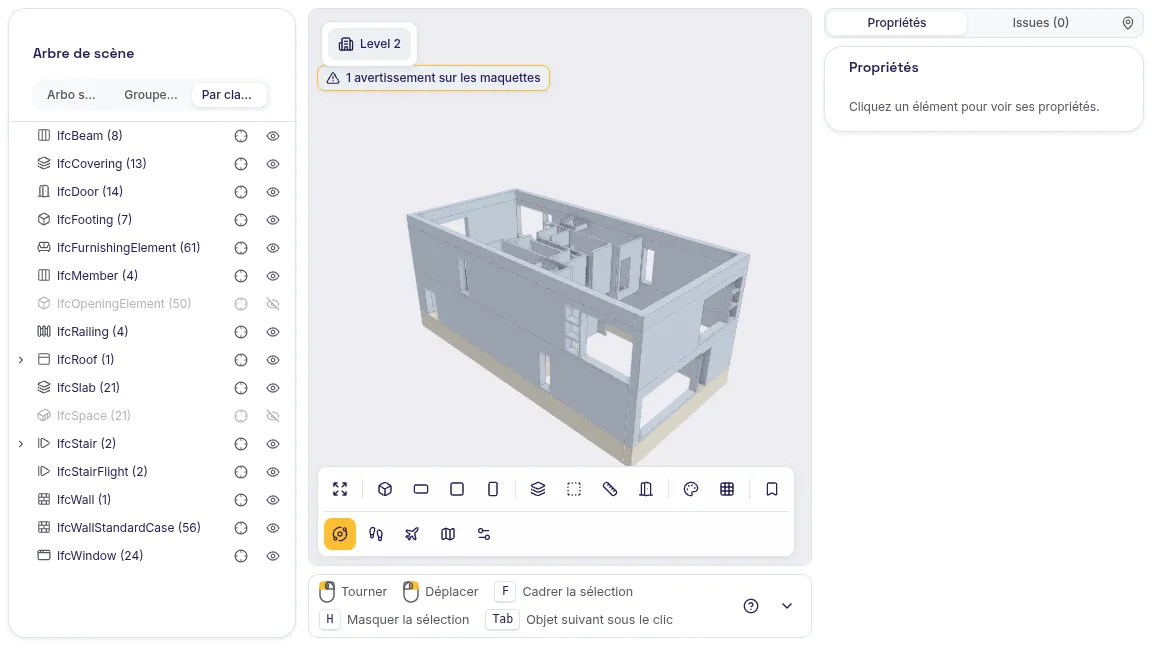

1. La maquette entièreL'arbre de scène, onglet « Par classe », liste les objets par classe IFC avec leur nombre. La scène s'ouvre en vue isométrique. 2. Une seule classe : les portesLes 14 objets IfcDoor de la maquette, isolés : le reste de la scène est masqué. Utile pour vérifier une famille d'objets d'un coup d'œil. 3. La structure : les mursLes 56 murs IfcWallStandardCase isolés montrent le cloisonnement des deux niveaux, sans dalles, toiture ni mobilier. 4. Sélectionner et cadrerLes deux volées d'escalier (IfcStairFlight) sélectionnées s'affichent en bleu, et « Cadrer la sélection » (touche F) centre la caméra sur elles.
Maquette : buildingSMART International, Community Sample Test Files (CC BY 4.0).
Ce que permet la visionneuse
Lire la maquette et ses propriétés

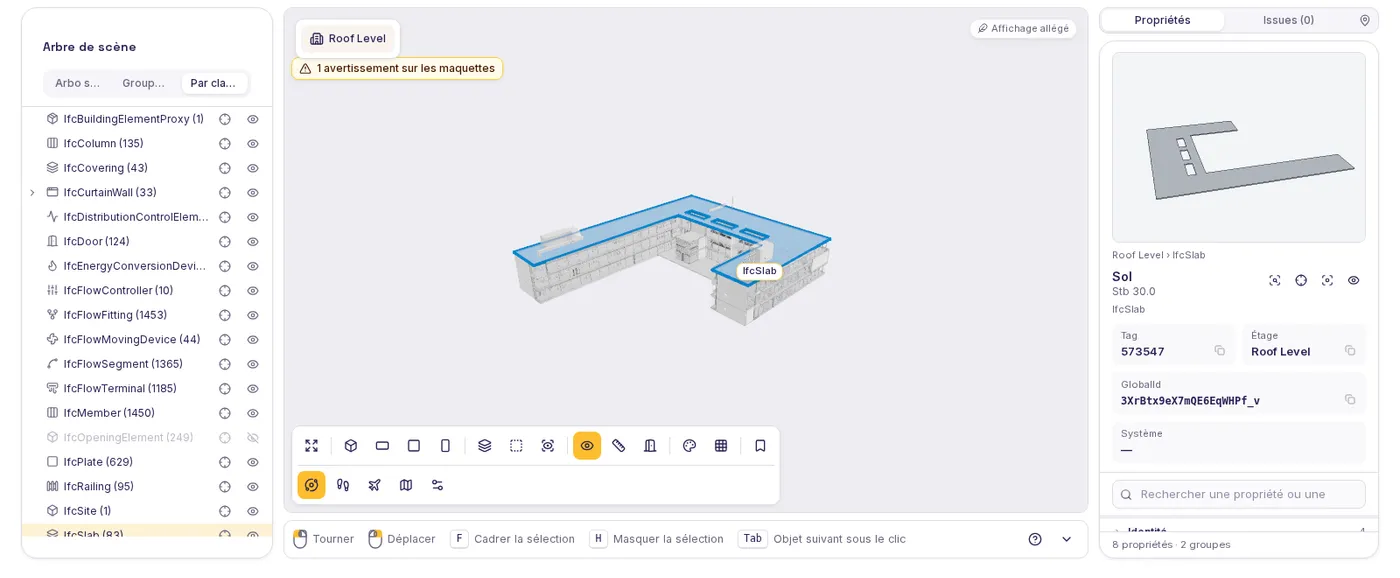

L'arbre de scène range les objets par structure spatiale, par groupe ou système, ou par classe IFC. Un clic sur un objet ouvre ses propriétés, dont son étage et son GlobalId.
Couper par niveau
« Coupe » masque tout ce qui est au-dessus d'un plan horizontal, la « Boîte de coupe » isole un volume, et le sélecteur « Étage » cadre la vue sur un niveau.
Colorer et isoler
Le menu « Coloration » colore la scène « Par maquette », « Par classe IFC », « Par niveau » ou « Par système ». « Isoler la sélection » estompe le reste.
Mesurer
Distance, angle, aire, distance mini entre deux éléments et distance à une face. L'unité se règle sur « Auto », mm, cm ou m.
Superposer plusieurs maquettes
Une vue 3D de dossier affiche les maquettes de plusieurs disciplines dans une seule scène. Elle ne crée aucun nouveau fichier : chaque maquette reste distincte.
Garder des vues et signaler
« Sauvegarder la vue » enregistre l'état de la scène avec une vignette. Depuis l'onglet « Issues », une réserve se crée sur l'objet concerné.
Formats pris en charge
- Fichiers .ifc et .ifczip, déposés un par un ou en import en masse.
- Schémas IFC2X3, IFC4 et IFC4X3.
- Contrôle des exigences avec des fichiers IDS 1.0, et échange des réserves au format BCF.
Ce qu'il faut savoir avant de commencer
- Un compte est nécessaire : la visionneuse s'ouvre depuis un espace SeveUp App, pas depuis une page publique.
- L'affichage n'est pas immédiat : la scène 3D n'existe qu'une fois le traitement de la révision terminé.
- La coloration « Par système » ne montre rien si la maquette ne déclare aucun système IFC.
- C'est une visionneuse, pas un logiciel de modélisation : les corrections se font dans l'outil auteur, puis la nouvelle révision est déposée.
De l'import à la scène 3D

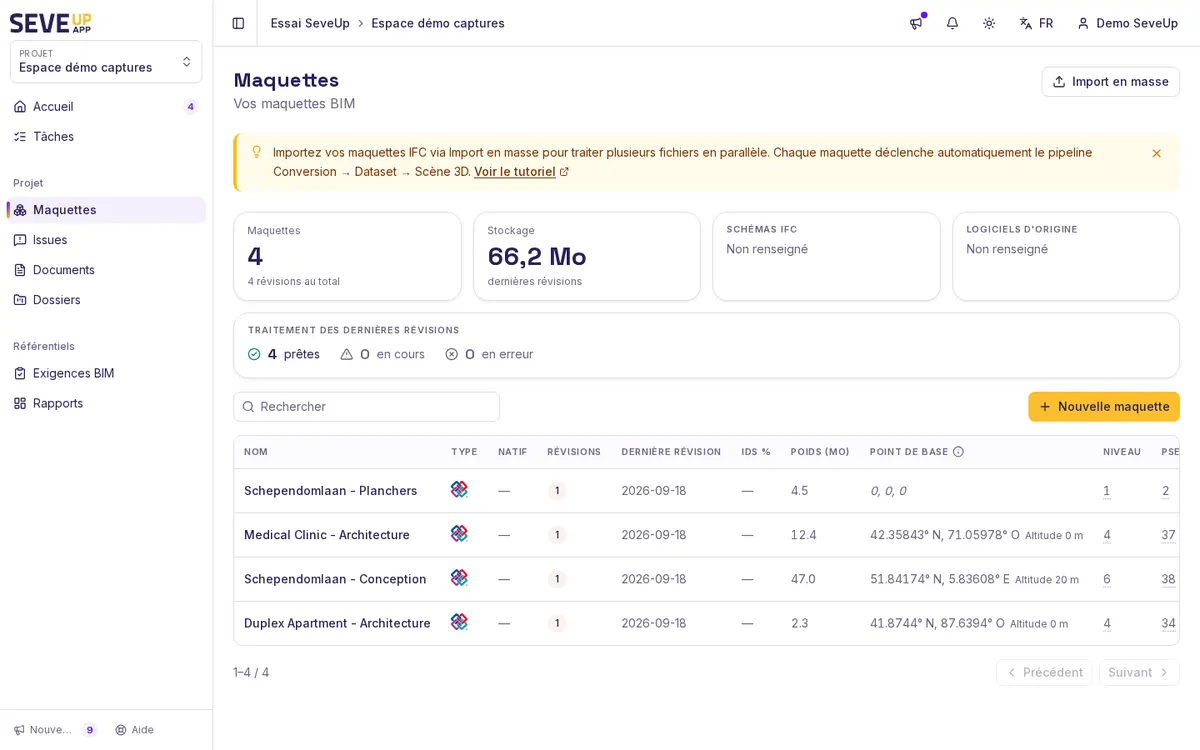

Une maquette importée passe par trois étapes de traitement : « Conversion », « Données » et « Scène ». La page « Maquettes » montre leur avancement, les révisions et le poids de chaque fichier. Une fois la scène prête, « Voir en 3D » ouvre la visionneuse.
Questions fréquentes
Faut-il installer un logiciel pour ouvrir un fichier IFC ?
La visionneuse est-elle gratuite ?
Quelles versions d'IFC sont prises en charge ?
Peut-on afficher plusieurs maquettes ensemble ?
Peut-on mesurer dans la maquette ?
Où sont stockées mes maquettes ?
Ouvrez votre première maquette
Créez un compte, déposez un fichier .ifc ou .ifczip et ouvrez-le en 3D dès la fin du traitement. Inclus dans l'essai gratuit de 14 jours.
